想用AUTOCAD画中铸件图但不了解铸件工艺结构怎么办,来天津CAD培训逐一解答培训学员的问题

本文摘自天津博奥教育Solidworks培训和CAD培训的学习辅助资料,天津博奥教育Solidworks培训班,CAD培训班全课程实际案例教学,小班授课,培训咨询热线:022-58697923,022-58697932。

想用AUTOCAD画中铸件图但不了解铸件工艺结构怎么办,来天津博奥教育CAD培训小班授课、逐一解答培训学员的问题

第一要说明在AUTOCAD画中铸件图的壁厚和铸造圆角-天津机械设计培训 天津autocad培训班

1.CAD铸件壁厚:尽量均匀,应使厚壁与薄壁逐渐过渡,以免铸件在冷却过程中,因冷却速度的不同而产生缩孔或裂缝。

2.CAD铸造圆角:相邻两表面相交处应做成圆角。既能防止浇注时铁水将砂型转角处冲坏,还可避免铸件在冷却时产生裂缝或缩孔。如图所示:一般为R3~R5,可集中标注在右上角,或写在技术要求中。天津博奥教育CAD培训班特别提示:当一个表面加工后,应画成尖角。

CAD培训天津 天津CAD培训Solidworks培训天津

第二要说明的在AUTOCAD画中铸件图的起模斜度-天津Solidworks培训、机械CAD培训班

CAD铸件图的起模斜度:制造铸件毛坯时,为了便于在型砂中取出模型,沿起模方向的内外壁上的斜度,一般为3°~5°30′。图样上通常不画,也不标注,可在技术要求中统一。如图

第三要说明的在AUTOCAD画中铸件图的过渡线-天津小班精讲的CAD、SOLIDWORKS培训班

由于CAD铸造圆角的的影响,铸件表面的截交线、相贯线变得不明显,为便于看图时明确相邻两形体的分界面,画零件图时,仍按理论相交的部位画出,但在交线两端或一端留出空白,此时的截交线和相贯线称过渡线。如图所示

当过渡线的投影和面的投影重合时,按面的投影绘制,一般不标注尺寸

第四要说明在AUTOCAD画中铸件图中的工艺凸台和凹坑-天津博奥教育CAD培训

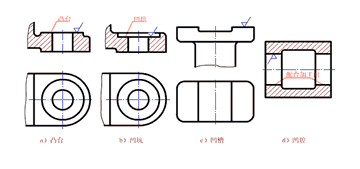

为减少加工表面,使配合面接触良好,常在两接触面处制出凸台和凹坑。
